在机械设备领域,我们的产品随时随刻都可供选择

无论是用于弹性支撑、柔性支撑、缓冲装置或是柔顺的导向装置都可以。

自由振动系统


CUBE弹性振动支撑适用于所有类型的筛分和振动输送设备。CUBE能提供最全面的弹性振动支撑。从标准型到重载型弹性振动支撑。也有不锈钢材质的。

专门为直线振动筛和圆振动筛设计开发的。

免维护的弹性振动支撑用于悬挂式和支撑式振动筛分和输送设备。 振幅大,减振效果好。 我们所有的支撑产品都是耐腐蚀和过载保护的。

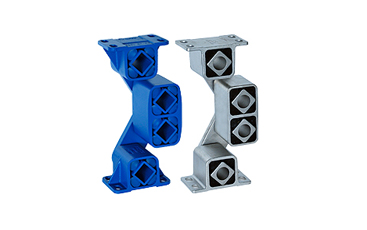

CAB和CABI系列


CUBE弹性振动支撑CAB系列是免维护的弹性支撑元件,广泛应用于造型各异、驱动形式多样的自由振动设备上。 保证驱动力的输送方向,控制筛体只做直线运动。结构类似于弓形的弹性振动支撑在带载状态下能产生很大的弹性压缩变形,从而让弹性振动支撑拥有很低的固有频率(低至2.2HZ),对设备的基座产生了很好的隔振效果。 CUBE弹性振动支撑相对于螺旋弹簧来讲,拥有良好的横向稳定性,可以有效防止筛体在通过共振区时发生侧向摆动。 CAB 15 – 38型号外壳)是轻合金并且上下两端都配有安装安装法兰和螺栓孔,可以直接安装在客户的设备上。 CAB45、CAB 50和CAB 50- 2的材质是球墨铸铁,可通过螺栓直接固定在筛体上。 CAB 15至CAB 45中间双橡胶模块的外壳材质是轻合金,CAB 50和CAB 50- 2的材质是球墨铸铁。 弹性振动支撑CAB所有系列都可选择不锈钢(AISI 304)材质,和蓝色标准产品可以实现互换!

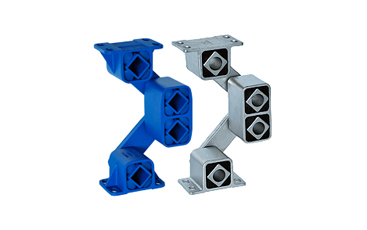

CAB-HD和CABI-HD系列



CAB-HD系列弹性振动支撑是CUBE为筛选设备提供解决方案的“重载型”产品。 例如CAB-HD  50-2型比标准型CAB  50-2增加了40%的负载能力(14000N代替10000 N),其固有频率略高(f =约2 .7 Hz代替CAB 50-2 的2 .3 Hz)。CAB-HD系列弹性振动支撑适用于矿山行业和砂石筛选设备,尤其适合在可变的物料装载下而对过载状况不太敏感 此外,由于拥有更高的承载能力,这种型号的弹性振动支撑也被设计用于拥有冲击载荷的筛选设备中。(例如利用装载机来上料)。 所有CAB-HD系列弹性振动支撑都有相对应的不锈钢型号(AISI 304),并且可以完美替代蓝色的标准型号CAB-HD系列弹性振动支撑!

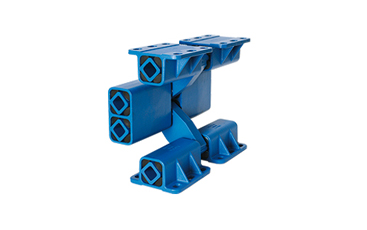

CAB TWIN系列CUBE产品图片CAB TWIN系列.jpg

弹性振动支撑CAB TWIN系列具有与上述AB系列相同的基本特征。 CAB 50 TWIN和CAB 50 – 2 TWIN,顾名思义就是两个CAB 50和两个CAB 50-2,只不过共用一个支撑臂。因此,这两种型号都具有非常高的承载力。 TWIN系列与CAB 50和CAB 50- 2相比,承载力是后两个型号的两倍。 TWIN系列非常适合于安装大型筛分设备上,设备的总重量往往都是10吨或者更重。 TWIN系列产品与CAB50/50-2具有于相同的结构和固有频率,因而TWIN系列也可以与CAB 50/50- 2组合使用,并根据设备的重量安装在给料或出料端。 安装CAB TWIN系列产品,用螺栓直接固定。

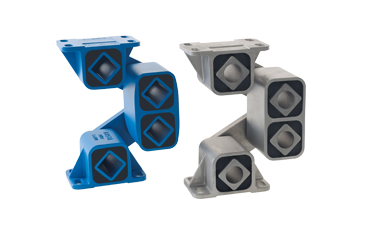

CAB-D系列


CAB-D系列 是CUBE自由振动系统里价格最有竞争力的弹性振动支撑。 使用两个弹性模块组构成的CAB-D型弹性振动支撑,结构类似于弓形。振动特性与弹性振动支撑CAB和CAB TWIN系列相似。 与弹性振动支撑CAB系列相比,CAB-D系列用于连接两个弹性模块的支撑臂明显较短,因此,CAB-D系列比CAB系列的承载力要大很多。带载状态下,CAB-D系列的固有频率可以低至3.2HZ。如果振动设备的频率为16HZ,使用CAB-D型弹性振动支撑,意味着能带来高达95%的隔振效率。 与使用在筛分设备上的CUBE其它弹性振动支撑一样,CAB-D系列也可以帮助筛分设备进行线性振动。CAB-D系列可以使设备在过共振区时保持稳定的状态,不需要额外的辅助性横向摆动控制装置。 对于各类型的筛分设备或者筛分站来说,CAB-D系列可以达到理想的减震效果。 这些元件直接通过螺栓将钢支架固定在筛选和支撑结构上。CAB-D系列用螺栓直接安装在设备基座和设备上。 CAB-D 18到CAB-D 45外壳材质是铝,CAB - D50及以上型号的外壳是球墨铸铁的。

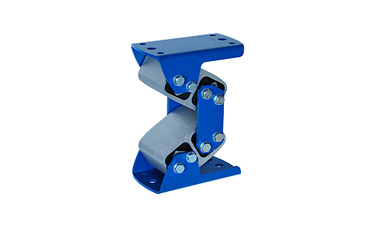

CHS & CHSI 型


CUBE产品图片CHS & CHSI 型.jpg

CUBE弹性振动支撑CAB系列因其高隔振效果、横向摆动稳定性、过载保护、耐腐蚀等优点,在筛分技术领域拥有非常好的口碑。 大约有20%的筛分设备是悬挂式的,而不是支撑式的。 CUBE型CAB弹性振动支撑也经常用于这些悬挂式的振动设备,这样的话,可以直接连接到筒仓和料仓,不用加装其它复杂的结构。 新的CHS弹性振动支撑,专为悬挂式振动筛分设备而设计。 在理想的带载状态下,CHS系列的固有频率可以低至约3.5 Hz,隔振效率高达97%。 CHS系列的承载力如下:
CHS27载荷 500-1250N
CHS38载荷1200-2500N
CHS45载荷2000-4200N
CHS50载荷3500-8400N
CHS50-2载荷6000-14000N

使用CUBE  CHS系列弹性振动支撑能给客户带来的益处: 在料仓下直接安装=不需要额外的结构;低固有频率=高隔振效率;高横向稳定=设备可以快速过共振区。

所有的CHS型都可以采用不锈钢材质(AISI 304),并且和蓝色CHS型弹性振动支撑完全互换!
